Рукава высокого давления (РВД) — ключевой элемент любой гидравлической системы. Их внезапный разрыв приводит к простоям техники, утечке дорогостоящего масла и риску травмирования персонала. На практике до 80% повреждений РВД происходят не из-за естественного старения резины, а по причине ошибок при монтаже, подборе или эксплуатации.
В этой статье разберем главные факторы, разрушающие гидравлические шланги раньше времени, и дадим рекомендации, как продлить срок их службы.
Топ-5 причин преждевременного выхода РВД из строя
1. Механическое истирание (абразивный износ)
Самая частая причина повреждений на строительной и мобильной технике. Когда шланг при работе трется о металлические детали конструкции, раму или соседние РВД, внешний слой резины быстро перетирается. Как только оголяется металлический корд (оплетка), начинается его коррозия, а затем — разрыв.
-
Как предотвратить:
-

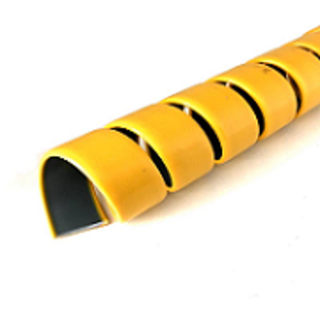

Используйте пластиковые защитные спирали или текстильные термостойкие чехлы.
-
Фиксируйте рукава с помощью специальных трубных зажимов и хомутов, предотвращающих свободное трение.
-
2. Превышение допустимого радиуса изгиба
Если шланг согнут сильнее, чем предусмотрено производителем (меньше минимального радиуса изгиба), внутренний слой резины и оплетка испытывают колоссальное напряжение. В месте перегиба возникают трещины, снижается пропускная способность и происходит быстрый пробой под давлением.
-
Как предотвратить:
-
Учитывайте минимальный радиус изгиба при прокладке магистрали.
-
Используйте угловые фитинги (45° и 90°), чтобы избежать критических изгибов у самого основания обжимной муфты.
-
3. Скручивание шланга при монтаже
Скручивание всего на 7% от продольной оси может сократить срок службы РВД на 80-90%! При подаче высокого давления скрученный шланг стремится распрямиться, что буквально разрывает внутреннюю структуру металлокорда.
-
Как предотвратить:
-
Ориентируйтесь на маркировочную полосу (стлайн), нанесенную вдоль всего рукава: она должна идти строго прямо, без спиралевидных закручиваний.
-
При затягивании фитинга удерживайте шланг вторым ключом.
-
4. Несовместимость с рабочей жидкостью или температурой
Использование масла с агрессивными присадками, не предназначенного для данного типа резины (например, NBR или EPDM), приводит к разбуханию или отвердеванию внутреннего слоя РВД. То же самое происходит при превышении температурного режима: резина «дубеет», покрывается микротрещинами и начинает отслаиваться.
-
Как предотвратить:
-
Всегда проверяйте химическую совместимость внутреннего слоя РВД и гидравлического масла.
-
Для высокотемпературных узлов используйте специализированные рукава (например, с гладким фторопластовым внутренним слоем PTFE).
-
5. Гидроудары и пиковое давление
Кразовые скачки давления, превышающие максимально допустимое рабочее значение рукава, разрушают силовая каркас (оплетку или навивку).
-
Как предотвратить:
-
Подбирайте РВД с запасом по рабочему давлению (учитывая коэффициенты безопасности 4:1).
-
Следите за исправностью предохранительных и разгрузочных клапанов гидравлической системы.
-
Чек-лист: правила правильной прокладки РВД
| Правило | Ошибка | Правильное решение |
| Длина рукава | Натяжение «встык» без запаса. При давлении шланг укорачивается на 2-4%. | Оставлять провис для компенсации изменения длины под давлением. |
| Радиус изгиба | Изгиб начинается сразу за обжимной муфтой. | Прямой участок перед изгибом должен быть не менее 1.5–2 внешних диаметров РВД. |
| Фиксация | Шланг свободно висит и вибрирует. | Использование жестких пластиковых или металлических зажимов по DIN 3015. |
Резюме
Регулярный визуальный осмотр, грамотный монтаж без скручиваний и использование защитных спиралей позволяют в 2-3 раза продлить ресурс гидравлических рукавов.
