При ремонте или обслуживании гидравлической техники одна из самых частых задач — правильно подобрать фитинг для замены. Ошибка в типе резьбы или угле конуса всего на несколько градусов приведет к протечке масла или повреждению ответной части (адаптера/распределителя).
В этой статье мы подробно разберем четыре наиболее популярных стандарта фитингов в гидравлике: DKOL, DKOS, BSP и JIC.
1. Метрические стандарты: DKOL и DKOS (Германия / Европа)
Оба стандарта выполнены по немецким нормам DIN 2353 / ISO 8434-1 с метрической резьбой. Они широко встречаются на европейской спецтехнике (Liebherr, Kramer, CLAAS и др.).
Главное различие между ними — нагрузка и рабочее давление.
-

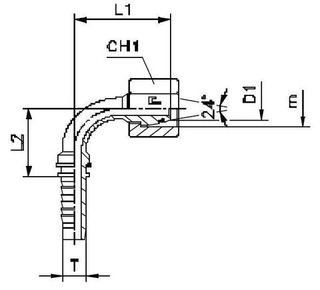

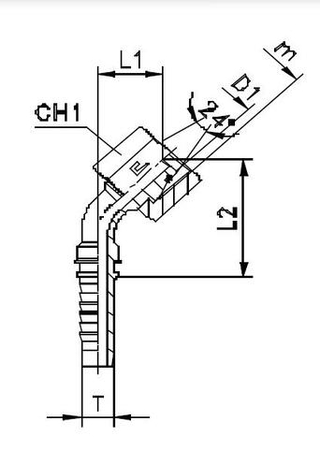

DKOL (DKL) — Deutsche Kugel O-ring Leicht (Легкая серия).
-
Уплотнение: Конус 24° с резиновым уплотнительным кольцом (O-ring) на носке конуса.
-
Назначение: Среднее и стандартное давление. Имеет более тонкие стенки фитинга и меньший шаг резьбы по сравнению с тяжелой серией.
-
-
DKOS (DKS) — Deutsche Kugel O-ring Schwer (Тяжелая серия).
-
Уплотнение: Конус 24° с O-ring (аналогично DKOL).
-
Назначение: Высокое давление и тяжелые условия эксплуатации (вибрации, гидроудары).
-
Как отличить от DKOL: При одинаковом наружном диаметре трубки резьба у DKOS будет крупнее, а стенки фитинга — толще.
-
Совет механика: Уплотнение в DKOL/DKOS происходит за счет контакта конусов и сжатия резинового кольца O-ring. Если кольцо повреждено или затвердело от температуры, фитинг начнет «потеть» даже при сильной затяжке.

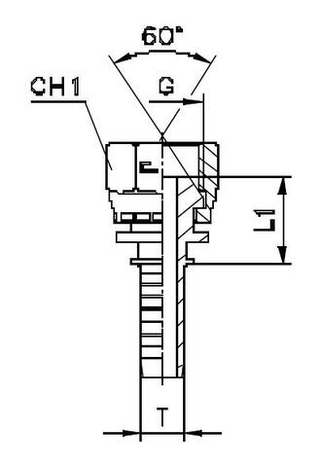

2. Английский стандарт: BSP (British Standard Pipe)
Один из самых распространенных стандартов в мире. Используется на европейской, азиатской и российской технике.
-
Резьба: Дюймовая трубная (G).
-
Уплотнение (BSP Female / BSPT):
-
Конус 60° (фитинг BS5200 / ISO 8434-6).
-
Уплотнение происходит за счет контакта металл-по-металлу по конусу 60°.
-
-
Как узнать: Обозначается в дюймах (например, BSP 1/4", 1/2", 3/4"). Механически определяется измерением наружного диаметра резьбы и количества ниток на дюйм (резьбомером).
3. Американский стандарт: JIC (Joint Industrial Council)
Американский стандарт (SAE J514 / ISO 8434-2), массово применяемый на строительной и сельхозтехнике из США (Caterpillar, John Deere, Case, Bobcat).
-
Резьба: Дюймовая американская UN/UNF (с мелким шагом).
-
Уплотнение: Конус 37° (фитинг имеет характерный «острый» конус).
-
Принцип: Уплотнение металл-по-металлу по поверхности конуса 37°.
-
Особенность: Часто путают с японским стандартом JIS (у JIS конус 30° и метрическая/BSP резьба). Будьте внимательны при замере угла!
Сводная таблица для быстрого подбора в мастерской
| Стандарт | Тип резьбы | Угол конуса | Наличие O-ring | Главный визуальный признак |
| DKOL | Метрическая (M) | 24° | Да | Шарик/конус 24° с резиновым кольцом, тонкая стенка |
| DKOS | Метрическая (M) | 24° | Да | Конус 24° с кольцом, массивный корпус, крупная резьба |
| BSP | Дюймовая (G) | 60° | Нет (в станд. версиях) | Вогнутый внутренний конус 60° |
| JIC | Дюймовая (UN/UNF) | 37° | Нет | Выраженный выпирающий конус 37° |
Чек-лист: как определить тип фитинга за 3 шага
-
Измерьте резьбу штангенциркулем:
-
Если размер в миллиметрах ровный (12, 14, 16, 18, 20, 22 и т.д.) — резьба Метрическая (DKOL/DKOS).
-
Если значения с дробными долями (например, 13.1 мм, 16.6 мм, 20.9 мм) — резьба Дюймовая (BSP или JIC).
-
-
Проверьте угол конуса:
-
Воспользуйтесь специальным угломером или шаблоном (24°, 37°, 60°).
-
-
Проверьте наличие уплотнительного кольца (O-ring):
-
Есть кольцо на конусе 24° — это DKOL или DKOS.
-
Кольца нет, конус острый 37° — JIC.
-
