Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

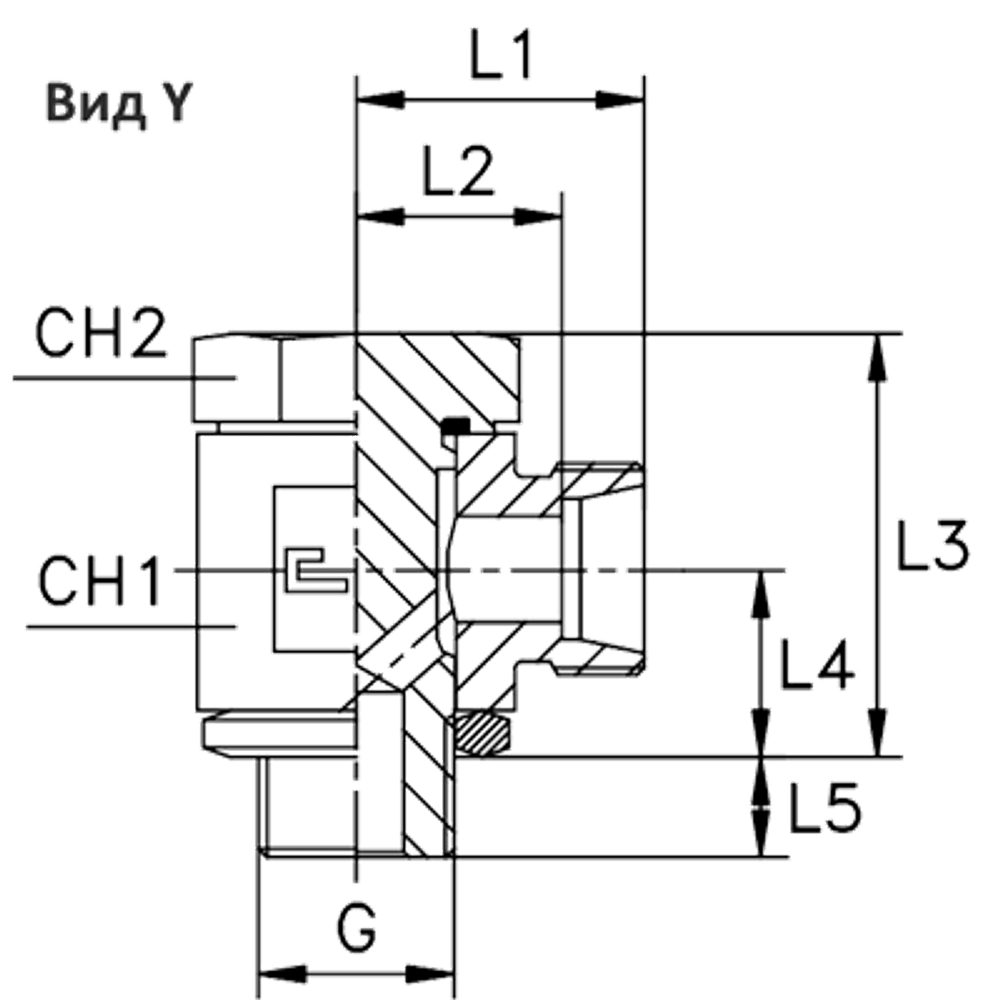

Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Характеристики
| Артикул | Бренд | CH1 | CH2 | CH3 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | Ø трубы D1 | WP (bar) | Вид | Исполнение трубного соединения | резьба G | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 101314.1 | CAST | 22 | 19 | 17 | 23,5 | 16,5 | 32 | 14 | 12 | 31,5 | 6 | 400 | X | 90 град. | 1/4 | M | BSP | S | Соединения 24° DIN 2353 | banjo |
Характеристики
Бренд
CAST
D трубы M1 D1
6
Размер L1 (мм)
23,5
Размер резьбы 5
1/4
Резьба ТС 1
M
Серия
S
Размер CH1
22
WP (bar) рабочее давление
400
Исполнение трубного соединения
90 град.
Размер CH2
19
Размер L2 (мм)
16,5
Резьба ТС 2
BSP
Стандарт трубных соединений
Соединения 24° DIN 2353
Тип трубного соединения
banjo
Размер L3
32
Вид
X
Размер CH3
17
Размер L4
14
Размер L5
12
Размер L6
31,5
