Описание
Описание. Прямое проходное соединение предназначено для соединения двух гидравлических линий.
Обеспечивает надёжность и герметичность соединения.
Изготовлено из прочных материалов, устойчивых к высоким давлениям и коррозии.
Применяется в промышленных и мобильных гидросистемах.
Если вы хотите заказать фитинг из нержавеющей стали, пожалуйста, измените первые две цифры с 40.. на 41..
Характеристики

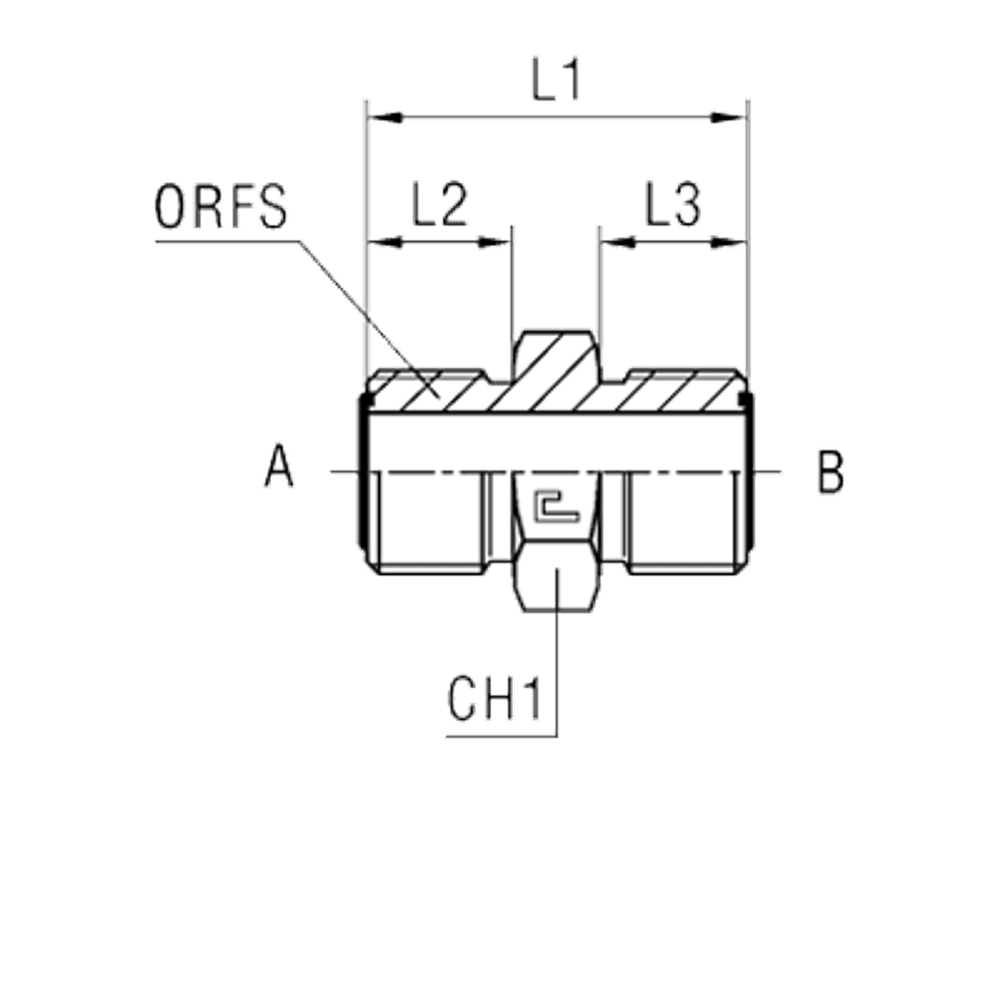

| Артикул | Бренд | CH1 | L1 (мм) | L2 (мм) | L3 | Ø трубы AM | Ø трубы AW | Ø трубы BM | Ø трубы BW | ORFS A | ORFS B | WP (bar) | Исполнение трубного соединения | резьба ORFS A | резьба ORFS B | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 401716 | CAST | 46 | 51,5 | 17,5 | 17,5 | 28-30-32 | 1 1/4 | 22-25 | 7/8-1 | 1 11/16-12 | 1 7/16-12 | 280 | прямой | 1 11/16-12 | 1 7/16-12 | UNF | UNF | Универсальная | Соединения 90° SAE-J1453 | проходной/адаптер |
Характеристики
Бренд
CAST
Размер L1 (мм)
51,5
Резьба ТС 1
UNF
Серия
Универсальная
Размер CH1
46
WP (bar) рабочее давление
280
Исполнение трубного соединения
прямой
Размер L2 (мм)
17,5
Резьба ТС 2
UNF
Стандарт трубных соединений
Соединения 90° SAE-J1453
Тип трубного соединения
проходной/адаптер
Размер L3
17,5
D трубы AW
1 1/4
D трубы BW
7/8-1
D трубы BM
22-25
D трубы AM
28-30-32
Размер резьбы 11
1 7/16-12
ORFS A
1 11/16-12
Размер резьбы 10
1 11/16-12
ORFS B
1 7/16-12
