Описание

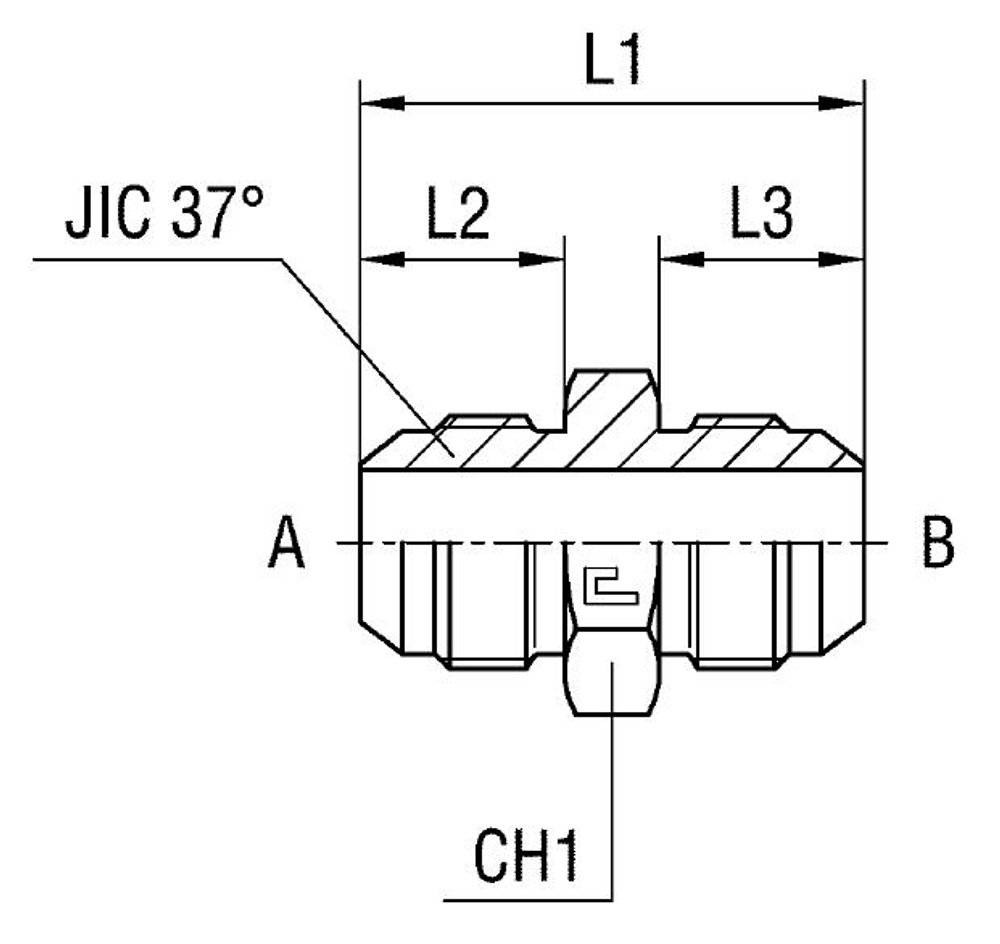

Описание. Прямое соединение используется для соединения двух участков трубопровода в гидросистемах.
Выполнено из высокопрочной стали с антикоррозийным покрытием.
Гарантирует герметичность и долговечность эксплуатации.
Примечание: Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 20.... на 21.....
Характеристики
| Артикул | Бренд | CH1 | L1 (мм) | L2 (мм) | L3 | Ø трубы AM | Ø трубы AW | Ø трубы BM | Ø трубы BW | WP (bar) | Исполнение трубного соединения | резьба JIC 37° A | резьба JIC 37° B | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 202414.3 | CAST | 30 | 52,5 | 21,9 | 19,3 | 18-20 | 3/4 | 14-15-16 | 5/8 | 350 | прямой | 1 1/16-12 | 7/8-14 | UNF | UNF | Универсальная | Соединения 37° SAE J514 | проходной/адаптер |
Характеристики
Бренд
CAST
Размер L1 (мм)
52,5
Резьба ТС 1
UNF
Серия
Универсальная
Размер CH1
30
WP (bar) рабочее давление
350
Исполнение трубного соединения
прямой
Размер L2 (мм)
21,9
Резьба ТС 2
UNF
Стандарт трубных соединений
Соединения 37° SAE J514
Тип трубного соединения
проходной/адаптер
Размер L3
19,3
Размер резьбы 9
1 1/16-12
D трубы AW
3/4
D трубы BW
5/8
D трубы BM
14-15-16
D трубы AM
18-20
Размер резьбы 13
7/8-14
