Описание
Описание. Прямое проходное соединение предназначено для соединения двух гидравлических линий.
Обеспечивает надёжность и герметичность соединения.
Изготовлено из прочных материалов, устойчивых к высоким давлениям и коррозии.
Применяется в промышленных и мобильных гидросистемах.
Если вы хотите заказать фитинг из нержавеющей стали, пожалуйста, измените первые две цифры с 40.. на 41..
Характеристики

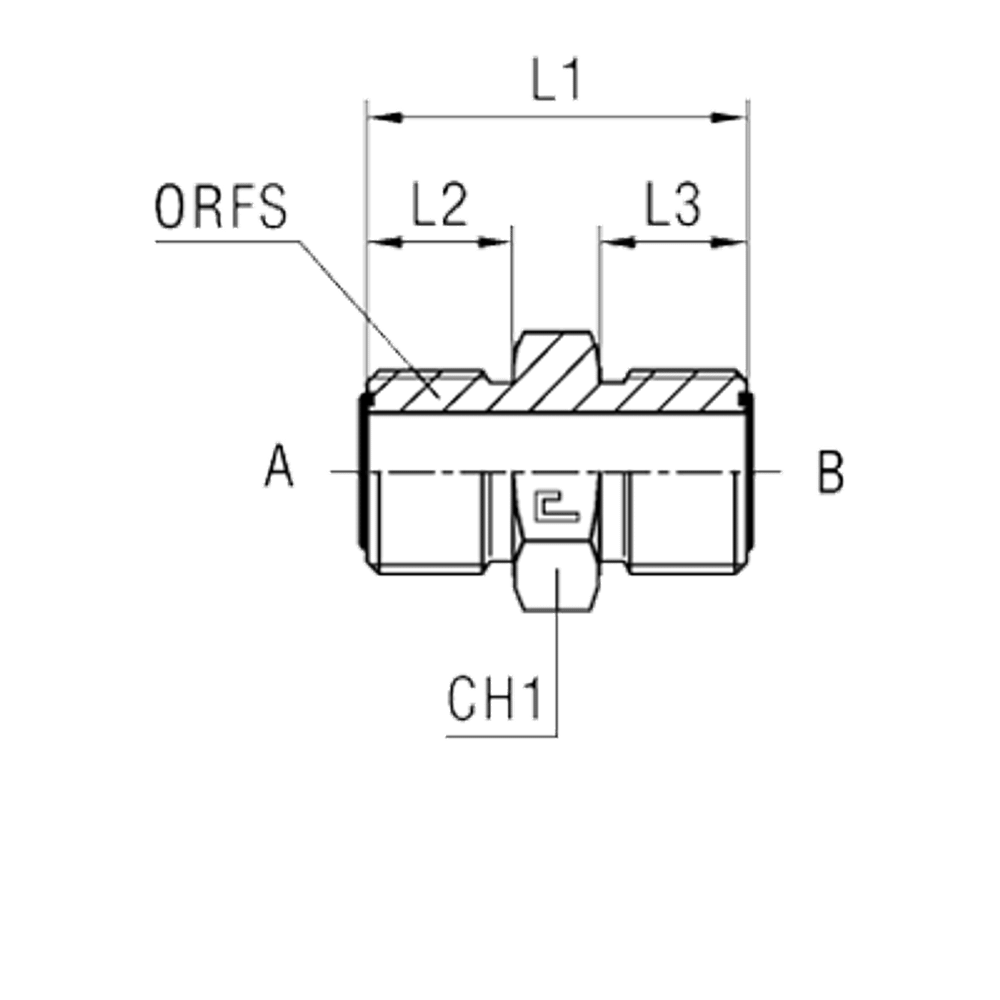

| Артикул | Бренд | CH1 | L1 (мм) | L2 (мм) | L3 | Ø трубы AM | Ø трубы AW | Ø трубы BM | Ø трубы BW | ORFS A | ORFS B | WP (bar) | Исполнение трубного соединения | резьба ORFS A | резьба ORFS B | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 401709 | CAST | 19 | 30 | 11 | 10 | 8-10 | 5/16-3/8 | 6 | 1/4 | 11/16-16 | 9/16-18 | 630 | прямой | 11/16-16 | 9/16-18 | UNF | UNF | Универсальная | Соединения 90° SAE-J1453 | проходной/адаптер |
Характеристики
Бренд
CAST
Размер L1 (мм)
30
Резьба ТС 1
UNF
Серия
Универсальная
Размер CH1
19
WP (bar) рабочее давление
630
Исполнение трубного соединения
прямой
Размер L2 (мм)
11
Резьба ТС 2
UNF
Стандарт трубных соединений
Соединения 90° SAE-J1453
Тип трубного соединения
проходной/адаптер
Размер L3
10
D трубы AW
5/16-3/8
D трубы BW
1/4
D трубы BM
6
D трубы AM
8-10
Размер резьбы 11
9/16-18
ORFS A
11/16-16
Размер резьбы 10
11/16-16
ORFS B
9/16-18
